Preguntas frecuentes del mes y consejos
¡Bienvenido a nuestro Informe Técnico Mensual! Aquí recopilamos las preguntas más comunes que recibimos sobre ZW3D durante el mes, junto con sus respuestas claras y prácticas. La idea es ayudarte a resolver dudas, descubrir funciones útiles y sacarle el máximo provecho al programa. Si tú también te has topado con alguno de estos temas, este espacio es para ti.
P1: ¿Cuántos grados de spline admite ZW3D?

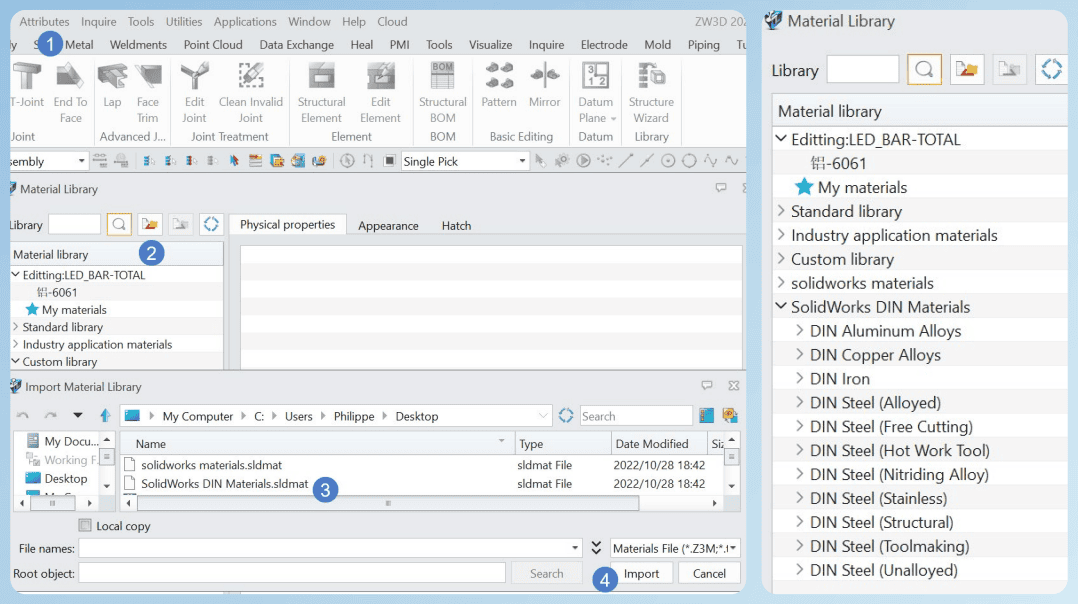

P2: Cambié de SolidWorks a ZW3D. ¿Puedo importar materiales en lote desde SOLIDWORKS a la biblioteca de materiales de ZW3D?
- Dirígete al menú Atributos > Librería de materiales.
- Haz clic en el botón Importar y selecciona el archivo .sldmat correspondiente.

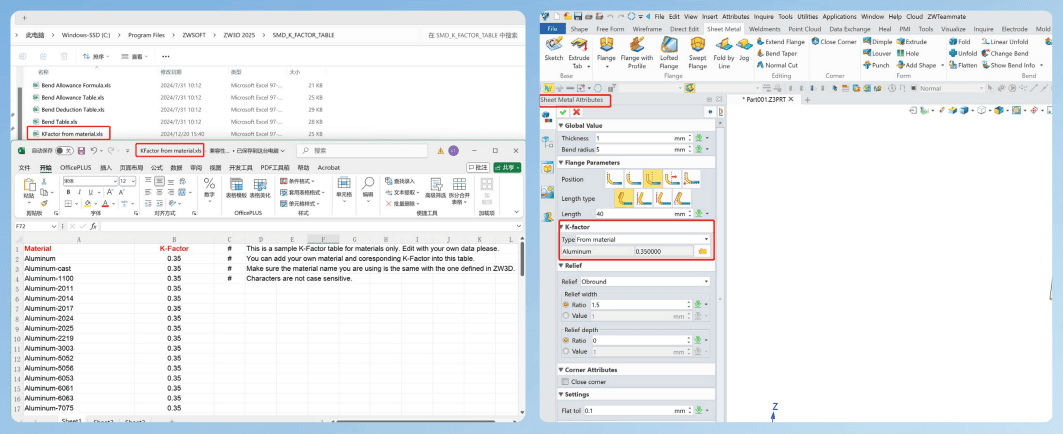

P3: ¿Cómo personalizar el factor K para chapa metálica según el material?
Modifica el valor del factor K en el archivo de Excel ubicado en: Ruta de instalación de ZW3D/SMD_K_FACTOR_TABLE /KFactor from material.xls y guarda los cambios.
Reinicia ZW3D y crea o abre un archivo de chapa metálica.
En los Atributos de Chapa Metálica, configura el tipo de factor K en Desde material.

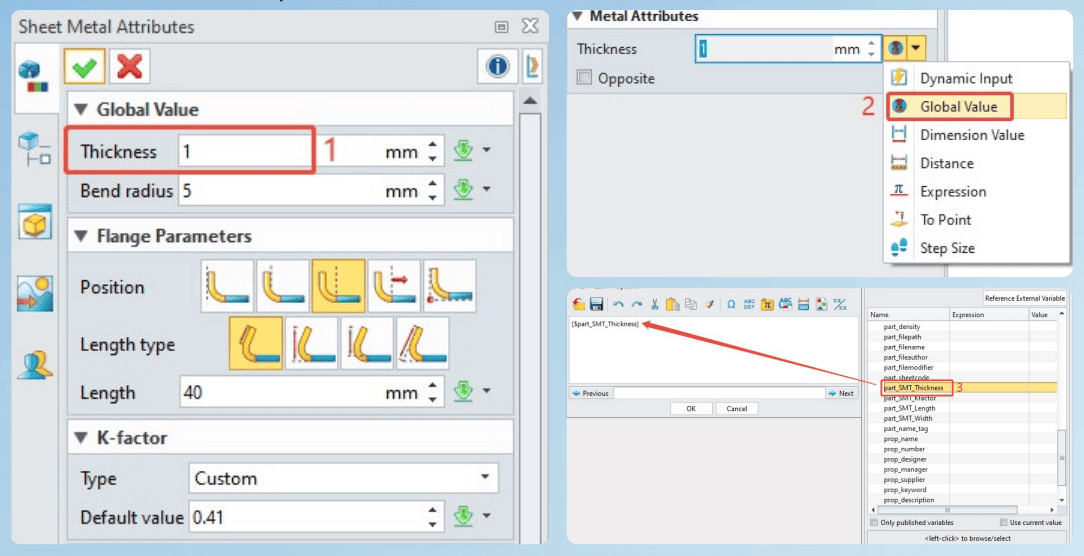

P4: ¿Cómo mostrar correctamente el grosor del modelo de chapa metálica en un dibujo 2D?
Asegúrate de que el valor del grosor esté escrito en los Atributos de Chapa Metálica.
Durante el diseño de la chapa metálica, utiliza la opción Valor global.
En el dibujo 2D, usa el parámetro [$part_SMT_Thickness] para mostrar el valor del grosor.
Si necesitas modificar el grosor en el dibujo 2D, cambia el valor directamente en el Paso 1.

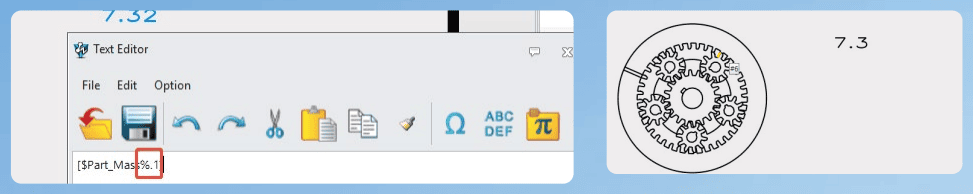

P5: En dibujos 2D, ¿cómo redondear los datos de una variable?
"dígitos" indica cuántos números deseas conservar después del punto decimal.
Por ejemplo, si quieres redondear el valor de [$Part_Mass] de 7.32 a 7.3, deberías escribir:
[$Part_Mass%.1].
