Características

El módulo de chapa metálica de ZW3D CAD proporciona un entorno especializado para el diseño paramétrico y el desarrollo de piezas fabricadas a partir de lámina metálica. Su enfoque práctico y su integración con el modelado 3D permiten una transición fluida del diseño a la fabricación.

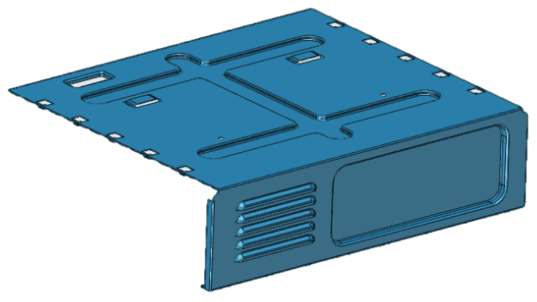

Modelado paramétrico de componentes

​

Permite diseñar piezas partiendo de una base sólida o de perfiles esbozados, aplicando operaciones típicas como bridas, pliegues, lofts y barridos. Todos los parámetros —espesor, ángulos de pliegue, radios interiores— son totalmente editablesespesor, ángulos de pliegue, radios interiores— son totalmente editables

Desplegado automático (Flat Pattern)

​

Genera con precisión el patrón plano de la pieza, respetando los valores de compensación de pliegue (bend allowance, bend deduction o K-factor), listos para exportar a fabricación.

Generación automática de planos de fabricación

​El módulo

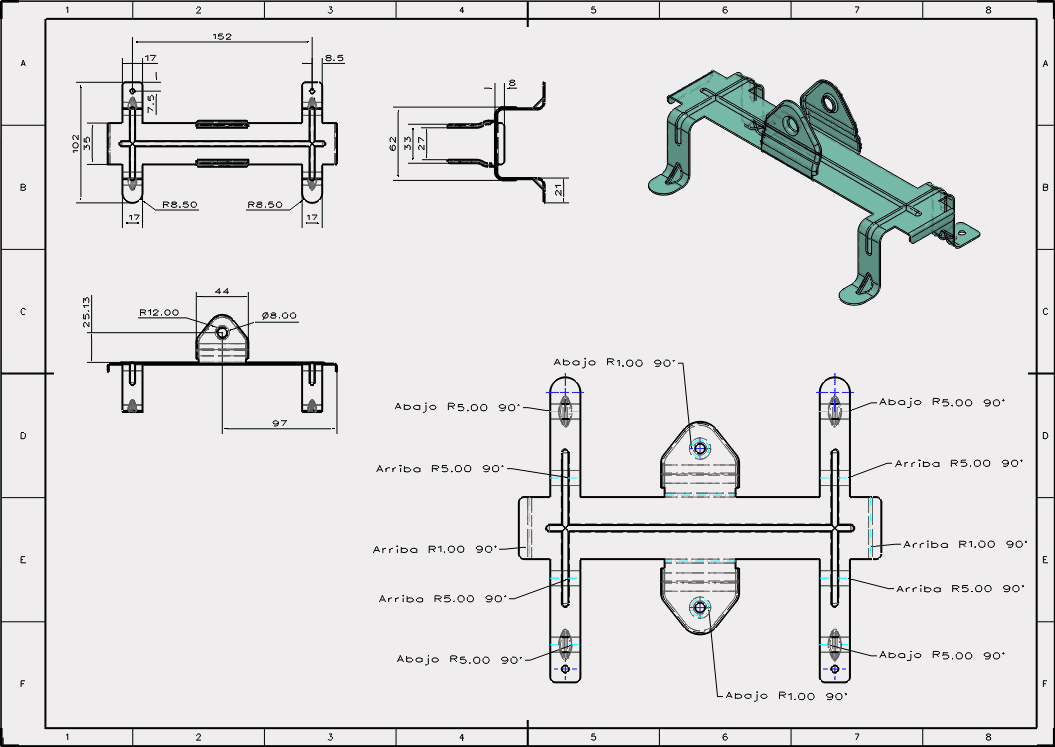

 permite generar dibujos 2D a partir del patrón plano con acotación automática, marcadores de pliegue y tablas técnicas, cumpliendo con normas como ISO o ANSI.

Reconocimiento de características de chapa

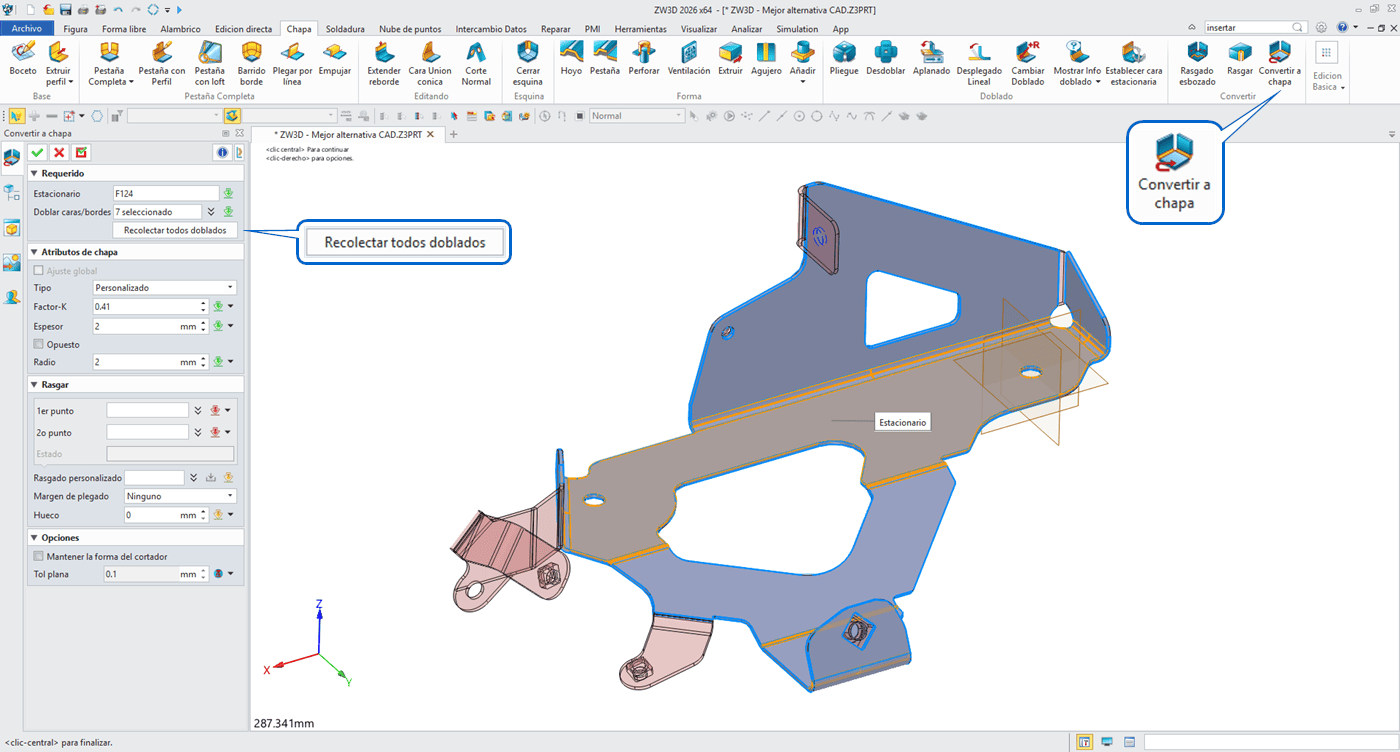

​Identifica automáticamente caras planas, pestañas y pliegues en piezas importadas (por ejemplo, archivos STEP o IGES), convirtiéndolas en cuerpos de chapa editables.

Herramientas de conformado especializadas​

​

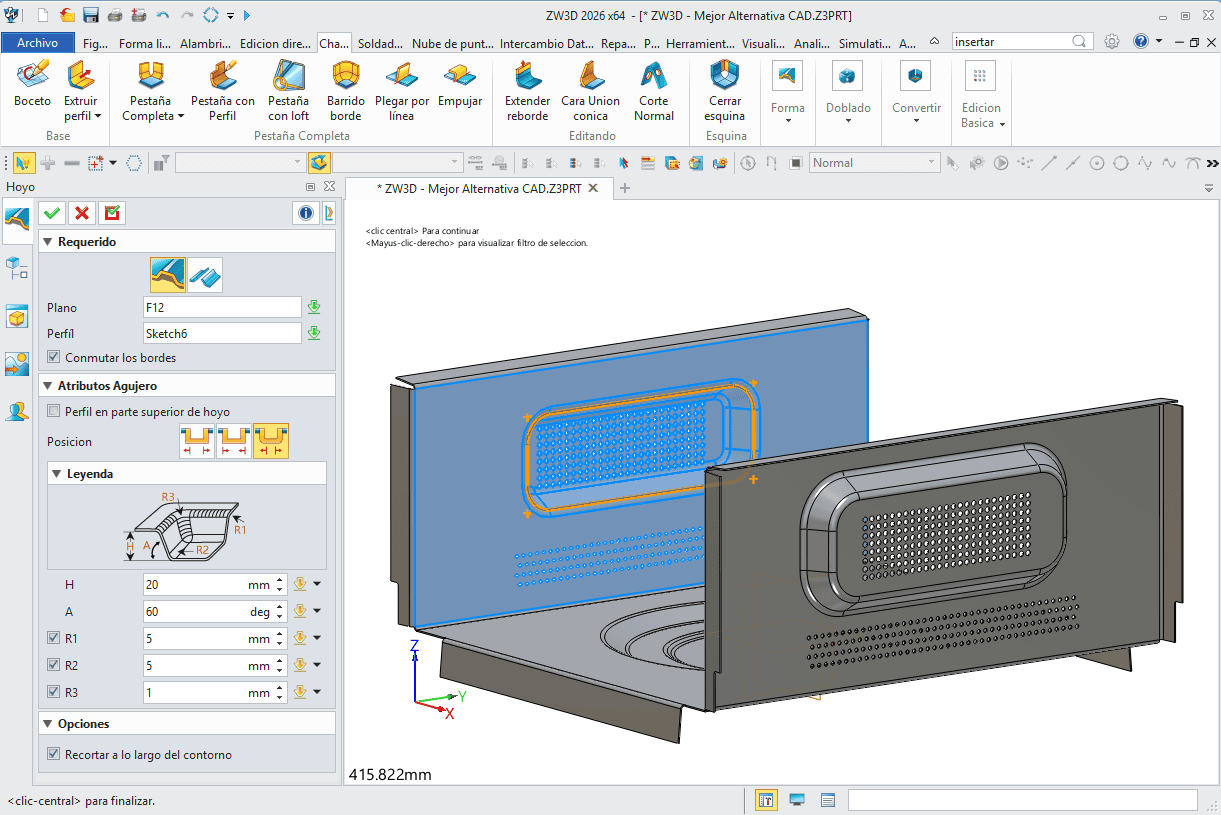

Añade fácilmente elementos funcionales como hoyos embutidos, ranuras, ventilaciones, pestañas troqueladas y repujados. Todas las operaciones son paramétricas, editables y compatibles con el patrón desplegado.

Control completo de parámetros de doblado

​

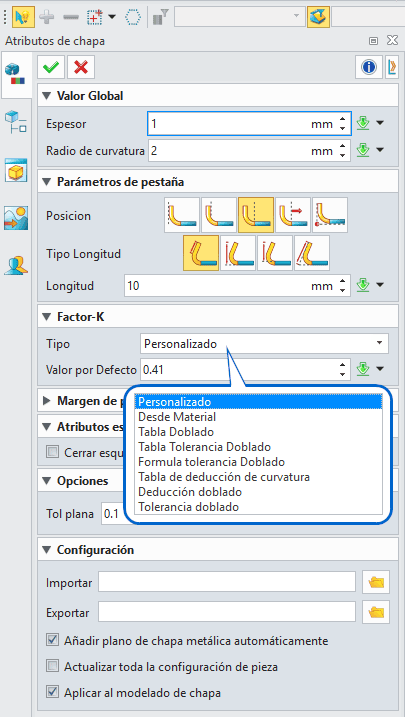

Configuración detallada de espesores, radios de pliegue, métodos de cálculo y tablas de plegado específicas por material o espesor.
